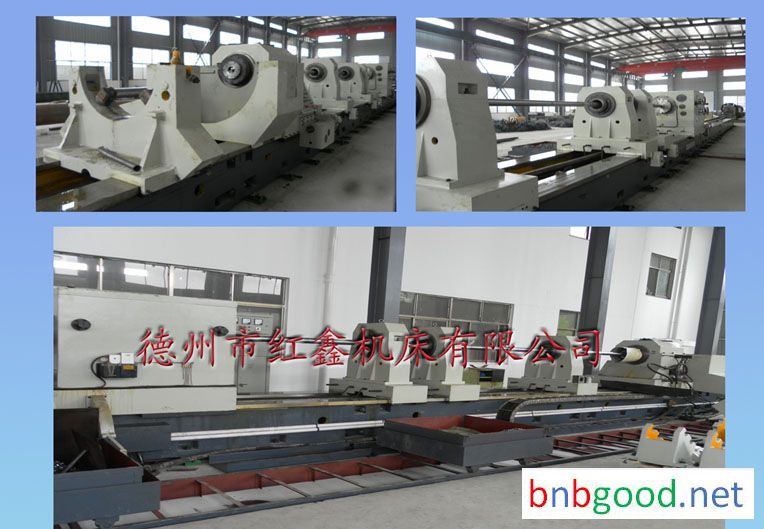

TH21100 Дырное бурение и скучная машина

TK21100Станок для глубокого сверления и расточки

A) Основные технические характеристики станка:

1) На станке можно выполнять сверление, расточку, зенкерование и раскатку внутренних отверстий.

2) При обработке вращается заготовка, режущий инструмент подается, смазочно-охлаждающая жидкость подается через маслоподающее устройство (или расточную оправку) в зону резания для охлаждения, смазки и удаления стружки.

3) При сверлении используется технология BTA с внутренним отводом стружки. При расточке используется подача СОЖ с передней (боковой) стороны шпиндельной бабки и технология отвода стружки.

Chip technology.

4) В зависимости от требований технологии обработки может быть установлена режущая головка с вращением инструмента. Это снижает скорость вращения заготовки, повышает эффективность обработки и обеспечивает качество обработки.

5) Точность обработки станка:

Точность чернового растачивания: при диаметре отверстия IT8-10. Шероховатость поверхности: Ra6.3.

Точность чистового растачивания: при диаметре отверстия IT7-9. Шероховатость поверхности: Ra3.2.

Точность раскатки: при диаметре отверстия IT7-9. Шероховатость поверхности: Ra0.4.

Прямолинейность обработанного отверстия: менее 0.15/1000.

Отклонение оси отверстия при обработке: менее 0.5/1000.

6) Производительность станка:

Скорость резания: в зависимости от материала и конструкции инструмента, а также материала заготовки, обычно составляет 50-100 м/мин.

Скорость подачи: в зависимости от условий обработки, обычно составляет 0.1-0.4 мм/об.
